I segreti dell'iPhone

Modello, CPU, numero di serie…quali sono i segreti di tutti i modelli di iPhone e iPod Touch? Vediamolo in questo articolo.

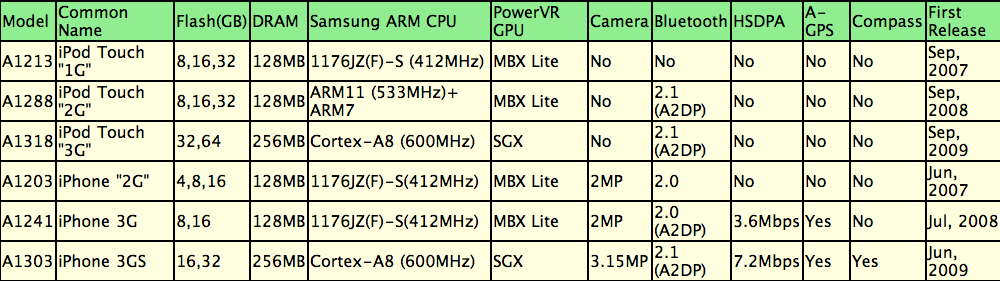

Partiamo dalle differenze hardware tra i vari modelli (per ingrandire le immagini basta un semplice click sulle stesse):

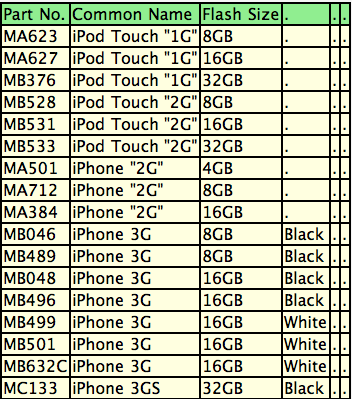

Sebbene il numero di modello identifichi un particolare dispositivo, questo non è sufficiente per sapere che tipo di memoria flash monta, per cui dobbiamo far riferimento al “Part Number”:

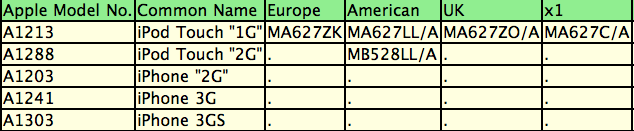

Il numero di serie cambia anche a seconda della regione in cui il modello è venduto:

Tutti i dispositivi USA devono essere sottoposti all’autorizzazione della FCC. Se volete conoscere in anticipo tutti i dispositivi che vengono presentati a tale autorità allora visistate questo sito: https://fjallfoss.fcc.gov/oetcf/eas/reports/GenericSearch.cfm

Sistema audio:

Frequenze: da 20Hz 20,000Hz
Formati audio supportati: AAC, Protected AAC, MP3, MP3 VBR, Audible, Apple Lossless, AIFF e WAV

Sistema Video:

iPhone 2G e iPhone 3G hanno una fotocamera da 2.0 mpx (1600×1200), mentre l’iPhone 3GS ha una fotocamera con supporto alla registrazione video da 3.0 mpx (2048×1536)

Risoluzione schermo:

480×320 pixels su display TFT (Thin Film Transistor) LCD (Liquid Crystal Display) 163ppi touchscreen. S

Profondità di colore:

18bit, con 6bit usati ciascuno per i colore rosso, verde e blue. 18bit significano un massimo di 262.144 colori. Supporto colore sRGB

Mamoria RAM:

iPhone 2G e iPhone 3G 128Mb, iPhone 3GS 256Mb

ARM CPU:

iPhone 2G/3G usano il modello Samsung ARM 1176JZ(F)-S down-clocked a 412MHz; l’iPhone 3GS usa un Samsung Cortex-A8 down-clocked a 600MHz.

iPhone 2G/3G:

Samsung S3C6400
S5L8900
ARM 11 (1176JZ(F)-S), ARM 7 (Jazelle)
412MHz (Underclocked dagli originali 620MHz)
16KB L1 cache
SIMD, 8 Stage Pipeline
90nm manufacturing process

iPhone 3GS:

Samsung S5PC100
S5L8920
ARM Cortex-A8
600MHz (Underclocked dagli originali833MHz)
32KB L1 cache
13 Stage Pipeline
65nm manufacturing process

PowerVR GPU:

si tratta del processore grafico. L’iPhone 3GS supporta l’OpenGL ES 2.0

iPhone 2G/3G
- PowerVR MBX-Lite
- OpenGL ES 1.1

iPhone 3GS

PowerVR SGX 535
OpenGL ES 2.0
200MHz
7M triangles/sec
250M pixels/sec

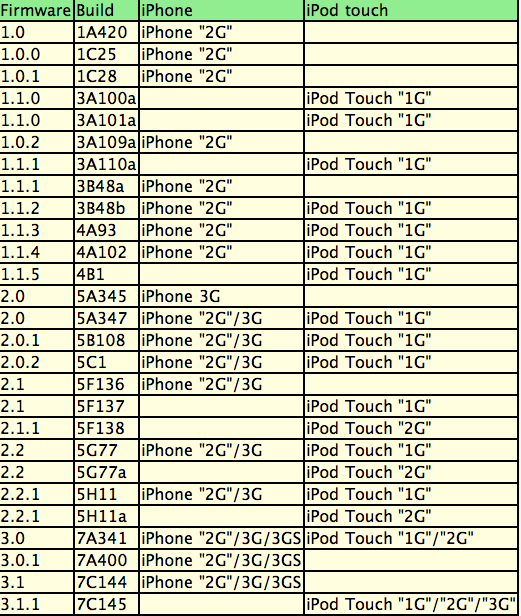

Firmware:

iPhone 2G ha 4MB di memoria NOR flash e poca DDR memory.
iPhone 3G ha 16MB di memoria NOR flash (con 8MB di DDR RAM built in).
The iPhone 3GS ha 16MB di memoria NOR flash (con 64MB di DDR RAM built in)

La batteria:

iPhone 3GS: 1219mAh 3.7V Battery
iPhone 3G: 1146mAh 3.7V Battery
iPhone 2G: 1400mAh 3.7V Battery

Da notare che la batteria dell’iPhone 3GS non è saldata come invece lo sono quelle dei due modelli precedenti.

Accelerometro:

Costruito dalla STMicroelectronics

Bussola:

Su iPhone 3GS, con AKM chip (Asahi Kasei AK8973).

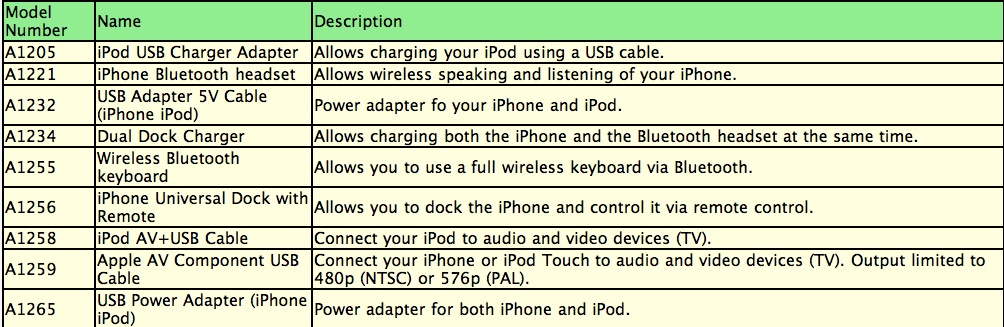

Periferiche ufficiali:

Sicurezza:

Processo di Bootup (avvio):

Stage 1: Secure Bootloader
Stage 2: LLB (Low Level Bootloader)
Stage 3: iBoot

L’iPhone utilizza due tipi di chiavi a 128 bit AES. Il primo tipo è comune per un gruppo di dispositivi (come l’iPhone e iPod Touch). Il secondo tipo è una user key unica per ogni dispositivo.

Struttura delle directory:
